纳米晶材料特性

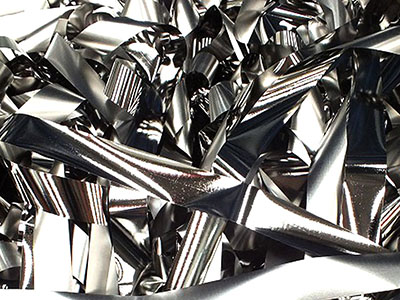

amorphous and nanocrystalline ribbons

纳米晶材料是目前导磁率最高的材料之一,高饱和磁感应强度,低铁损,是绿色低碳环保的新一代软磁材料。兴磁科技公司已开发了系列的非晶、纳米晶材料,带材,磁芯及元器件制品。

性能特点:

铁基纳米晶材料配方成份为Fe,Si,B,Cu,Nb。先通过快速冷速技术,把纳米晶合金从融熔的钢水直接成型为非晶态的薄带,然后通过真空或保护气氛热处理,使非晶晶化成具有纳米级尺度的晶体结构,就成了我们的纳米晶材料。通过这种革命性的生产工艺,我们得到性能优越的磁性能,高磁感应强度,高导磁率,低矫顽力,低铁损。纳米晶材料是一种绿色低碳环保的新型软磁材料。

应用领域:

使用铁基纳米晶材料制成的兴磁纳米晶磁芯系列产品主要应用于共模电感,高频变压器,电流互感器,驱动变压器,网络变压器,磁珠,磁放大器,滤波电感,电抗器,PFC电感等各种电力电子领域。目前已广泛用于开关电源,家用电器,工业电力设备,通信电源,网络能源,光伏逆变器,风力发电,IGBT逆变电源,大功率激光电源和医疗设备电源。

材料特性:

> 高导磁率 — 提升电感量,减少绕线匝数
> 高饱和磁感应强度 — 减少器件的体积
> 可应用于高频率 — 频率适用于50Hz – 100KHz
> 高居里温度 — 高工作温度,可连续工作于120℃
> 低矫顽力 — 提升效率,减少磁滞损耗
> 低损耗 — 节能,低温升
> 低磁致伸缩系数 — 相对于传统磁性材料,低噪声
> 优良热稳定性 — 在宽温度 -20℃ 至 120℃区间,性能偏差小
> 低成本 — 相对于坡莫合金,性价比高,可以进行替代

特性参数:

> 饱和磁感应强度 Bs — 1.25 T
> 饱和磁致伸缩系数 λs — 2×10-6
> 居里温度 Tc — 560 ℃
> 晶化温度 Tx — 510℃
> 带材厚度 — 25 μm
> 密度 d — 7.25 g/cm3
> 电阻率ρ — 115 μΩ.cm
> 维氏硬度 Hv — 880 kg/mm2

非晶、纳米晶磁芯材料与传统软磁材料的性能对比:

磁性参数 Fe-Si
硅钢片
Mn-Zn
铁氧体
50Ni
坡莫合金
80Ni
坡莫合金
钴基非晶 铁基非晶 铁基纳米晶
饱和磁感应
强度 Bs (T)
2.03 0.5 1.55 0.74 0.58 1.56 1.25
矫顽力
Hc (A/m)
40 8 12 2.4 0.4 2.4 1.2
初始导磁率
μi
1500 3000 6000 40000 100000 5000 80000
最大导磁率
μm
20000 6000 60000 200000 1000000 50000 400000
电阻率
(μΩ.cm)
50 5×107 30 60 140 130 115
居里温度
Tc(℃)
750 220 500 450 250 399 570

非晶、纳米晶磁芯的应用领域:

应用领域 铁基非晶 铁基纳米晶
共模电感,EMC滤波器
高频变压器
电流互感器
磁放大器
网络变压器,驱动变压器
光伏逆变器滤波电感
汽车音响滤波电感
PFC电感,输出滤波器
