高频变压器用纳米晶磁芯

Nanocrystalline Cores for High Frequency Transformer

功率变压器用纳米晶磁芯具有极高导磁率,低矫顽力,低铁损,适用于高频逆变电源,逆变焊机,电镀电源,光伏逆变器,激光电源,X光电源,医疗电源,大功率高压除尘电源等场合。



性能特点

磁芯材质:铁基纳米晶磁芯
饱和磁感应强度: 1.25T
导磁率 @ 10KHz: > 20000
居里温度(℃): 560
叠片系数: 0.78
饱和磁致伸缩系数(*10^-6): <2
电阻率 (μΩ.cm): 90
带材厚度: 25μm
磁芯形状:环型,矩形,C型

高饱和磁感应强度 – 相对传统铁氧体磁芯,可以减少变压器体积
高导磁率 – 提升效率,低激磁功率,减少铜损
低矫顽力和低铁损 – 变压器低温升,节能低碳环保
高居里温度 – 极佳的温度特性,工作温度 -40 – 130℃



应用领域

>> 逆变焊机
>> 电镀电源
>> 功率放大器
>> 大功率激光电源
>> 通信电源,铁路、高铁电源
>> 高频感应加热电源
>> 高频高压除尘电源
>> 大功率高频开关电源



纳米晶磁芯与传统铁氧体磁芯的对比



性能 纳米晶磁芯 铁氧体磁芯
饱和磁感应强度(T) 1.25 0.5
剩磁 (T) (20KHz) <0.3 0.2
铁损 (20KHz/0.2T) (W/Kg) <3.4 7.5
铁损 (20KHz/0.5T) (W/Kg) <30 不能使用
铁损 (50KHz/0.3T) (W/Kg) <40 不能使用
导磁率 (20KHz) >20,000 2000
矫顽力 (A/m) <2.0 6
饱和磁致伸缩系数(*10^-6) <2 4
电阻率 (μΩ.cm) 90 10^6
居里温度(℃) 560 <200
叠片系数 >0.75 n/a

变压器用纳米晶磁芯尺寸和参考功率



Part No. Core dimensions Case dimensions Effictive
cross
section
Mean
path
length
Weight Power
@
20KHz
外壳*
od id h OD ID H AFe lFe mFe P
mm mm mm mm mm mm cm2 cm g KW
KMN503220T 50 32 20 53.8 28.5 24 1.40 12.9 131 0.5-1 O
KMN644020T 64 40 20 68.2 37 23.5 1.87 16.3 222 1-3 O
KMN805025T 80 50 25 83.5 47.2 28.8 2.93 20.4 433 3-5 O
KMN805025T-2 80 50 25 83.5 47.2 28.8 2.93 20.4 433 3-5 Ω
KMN1006020T 100 60 20 106 55 25 3.12 25.1 568 5-7 O
KMN1006020T-2 100 60 20 106 55 25 3.12 25.1 568 5-7 Ω
KMN1207020T 120 70 20 125 65 25 3.90 29.8 843 7-10 O
KMN1207020T-2 120 70 20 125 65 25 3.90 29.8 843 7-10 Π
KMN1207030T 120 70 30 125 65 36 5.85 2.98 1265 10-15 O
KMN1207030T-2 120 70 30 125 65 36 5.85 2.98 1265 10-15 Π
KMN1308040T 130 80 40 136 75 46 7.80 33.0 1864 15-20 O
KMN1308040T-4 130 80 40 136 75 46 7.80 33.0 1864 15-20 H
KMN1308050T 130 80 50 136 75 56 9.75 33.0 2331 20-25 O
KMN1308050T-4 130 80 50 136 75 56 9.75 33.0 2331 20-25 H

20KHz功率仅供参考,实际变压器输出功率以实际设计设计为准.
其它规格型号可以定制.

*  外壳类型:

O型 – 环型纳米晶磁芯;

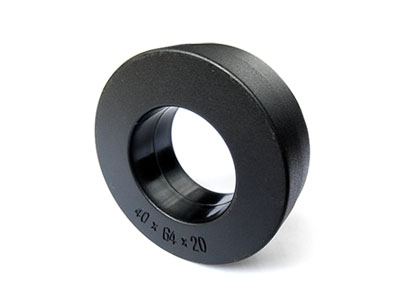

Toroidal nanocrystalline transformer core KMN644020T

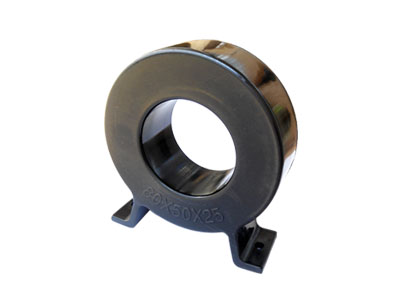

Ω 型- 带两脚的纳米晶磁芯.

Toroidal nanocrystalline cores with two legs



Π 型- 带两脚的纳米晶磁芯.

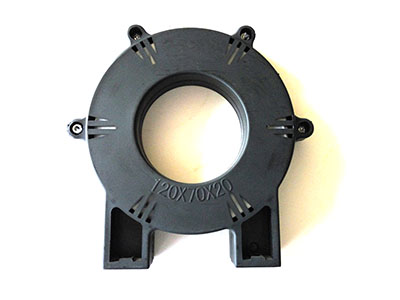

High frequency nanocrystalline transformer core KMN1207020T-2

H型 – 带四脚的纳米晶磁芯.

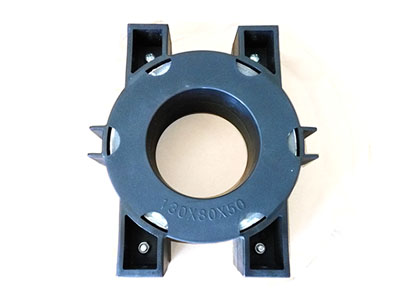

Transformer nano core with four legs KMN1308050T-4



EMC共模电感用纳米晶磁芯: http://www.kingmagnetics.cn/nanocrystalline-core.html
