环氧涂层纳米晶磁芯及微型磁珠

King Magnetics 纳米晶磁芯

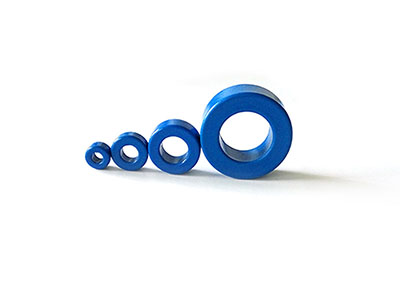

epoxy coating nanocrystalline cores for common mode chokes

环氧涂层纳米晶磁芯相对装盒的磁芯来说，体积较小，需要较少的铜线，低铜损，减少成本，节能以及节省空间。适用于微型滤波器共模电感，ISDN网络变压器，网络滤波器，EMC滤波器，IGBT/Mosfet驱动变压器，高清摄像头信号传输变压器/滤波器。

性能特点

材质：铁基纳米晶
饱和磁感应强度: 1.25T
导磁率 @ 10KHz: > 50000
导磁率 @ 100KHz: >10500
居里温度(℃): 560
叠片系数: 0.78
饱和磁致伸缩系数(*10^-6): <2
电阻率 (μΩ.cm): 115
带材厚度: 25μm
磁芯型状：环型磁芯

应用领域

> 尖峰抑制器 (e.g. Mosfet)
> IGBT 驱动变压器
> 电流互感器
> 高频变压器
> ISDN 网络变压器
> EMI/EMC 滤波器共模电感
> HD高清摄像头传输变压器、滤波器

优点:

>体积小 – 减小器件体积
– 减少铜线的使用量
– 降低成本
> 尺寸可以方便定制 — 可以按照客户设计尺寸定做，减少模具成本
> 高绝缘强度 – 适合1000V 耐压要求
> 高导磁率 — 比普通的铁氧体高出3-5倍



标准磁芯规格表



Part?No. Core?dimensions Case?dimensions Effictive
cross
section		 Mean
path
length		 AL
Minimum
Value
od id h OD ID H AFe lFe 10kHz, 0.25V
mm mm mm mm mm mm cm2 cm μH
KMN040203E 4 2.2 3.2 4.5 1.7 3.8 0.021 0.97 10.0
KMN060303E 6 3 3.2 7.0 2.0 4.2 0.037 1.41 16.6
KMN060403E 6 4 3.2 7.0 3.0 4.2 0.025 1.57 10.0
KMN090503E 9 5 3.2 10.0 4.0 4.2 0.05 2.2 15.0
KMN120910E 11.8 8.7 10 12.8 7.7 11 0.121 3.22 25.0
KMN140905E 14 9 4.5 15 8 5.5 0.088 3.61 16.0
KMN211308E 21.3 13.6 8 22.3 12.6 9 0.24 5.48 33.0

其它尺寸可以根椐客户要求定制，协助客户开发。

装壳的纳米晶磁芯:?http://www.kingmagnetics.cn/nanocrystalline-core.html
